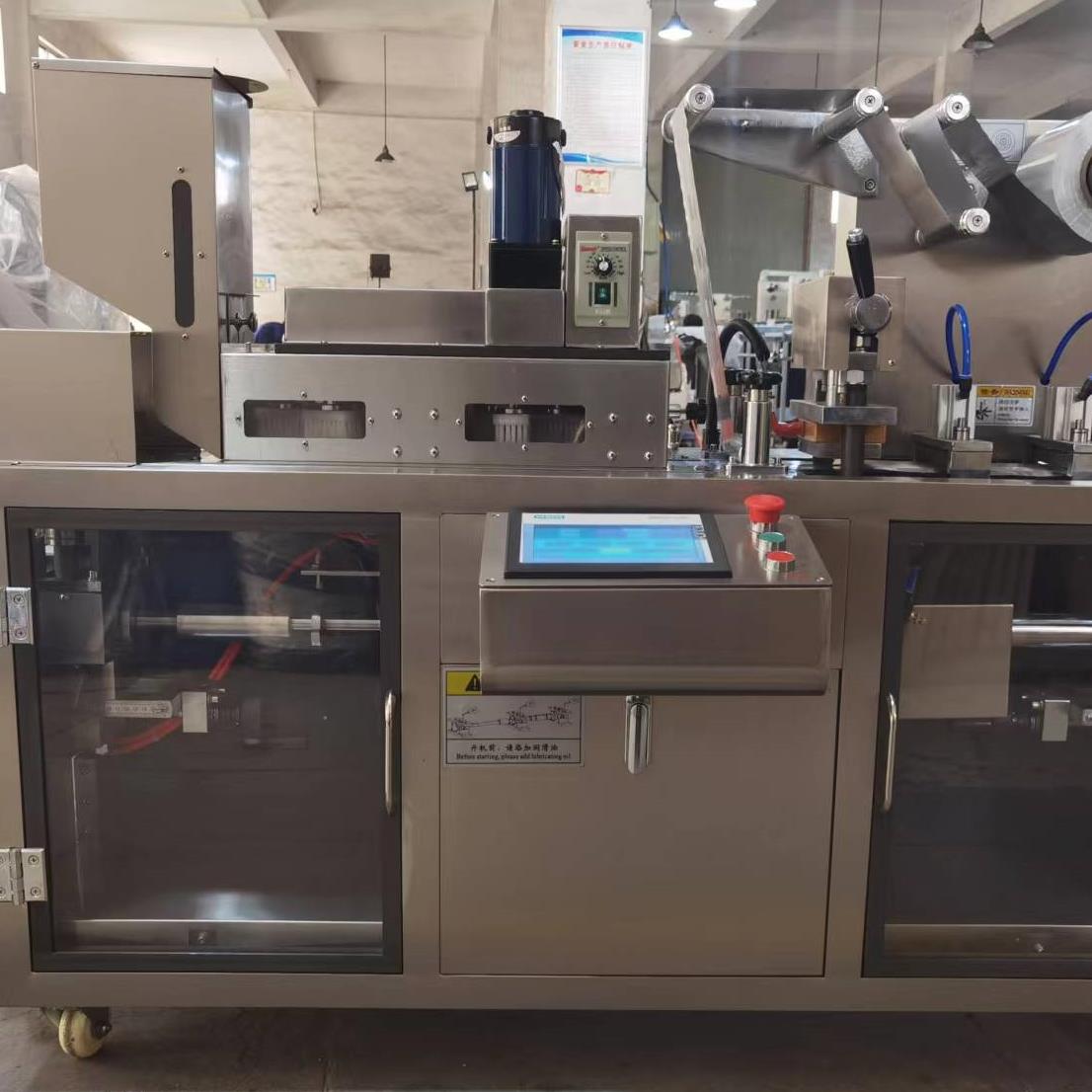

本機適用:食品、藥品、化妝品、醫療器械、五金、電子泡罩密封包裝。主操作界面采用大屏幕觸摸屏,各參數設定簡單,各個工位均可有標尺,調節方便,主機可通過不同模具實現不同產品包裝需求,包裝材料放卷采用氣漲軸,定位準確??蓪崿F(xiàn)鋁塑包裝與鋁鋁包裝,達到一機兩用的效果。
相關文章
RELATED ARTICLES
一、 性能特點
1.采用國內最新型的大傳動機構,由排鏈帶動主傳動軸,免除了其它齒輪傳動的誤差和噪音。
2.電器采用進口控制系統,可按照客戶要求,選配置缺料漏補裝置和缺粒檢測剔除裝置。
3.采用光電控制系統,PVC、PTP、硬鋁包裝自動送料、廢邊自動沖切裝置,確保超長距離多
工位同步穩定性。
4.可另配光電檢測校正裝置,配進口步進電機牽引,圖文對版印刷包裝,優化包裝物檔次。
5.本機適用行業:食品、藥品、醫療器械、五金、電子泡罩密封包裝。
二、主要技術參數
設備型號 | DPP-80SL |
沖裁次數 | 10-33次/分 |
生產能力 | 1980板/時 |
最大成型面積及深度 | 105x70(標準深度≦15)(mm)最大深度25mm(定制) |
標準行程范圍 | 30-80毫米( 可按客戶要求設計 ) |
標準版塊 | 80*57mm ( 可按客戶要求設計 ) |
空氣壓力 | 0.4-0.6兆帕 |
耗氣量 | (空壓機)≥0.3m3/min |
電源總功率 | 220V 50Hz 2.4Kw |
主電機功率 | 0.75Kw |
PVC硬片 | 0.15-0.5*110(mm) |
PTP鋁箔 | 0.02-0.035*110(mm) |
透析紙 | 50-100g*110(mm) |
模具冷卻 | 自來水或循環水 |
外型尺寸 | 1840x590x1100(mm)(長x寬x高) |
重量 | 凈重415(Kg)毛重 465(kg) |
噪聲指標 | <75dBA |
三、主要電元氣件高置表
序號 | 名稱 | 規格型號 | 品牌 | 數量 |
1 | 牽引氣缸 | SSAφ32×15 | 神普 | 2 |
2 | 主電機 | CH28-750W-36-U | 浙江利邦 | 1 |
3 | 成型加熱板 | 130×110×22 500W | 浙江宏星 | 2 |
4 | 熱封加熱板 | 115×80×22 500W | 浙江宏星 | 1 |
5 | 變頻器 | DVA-2S0007-05 | 浙江德萊爾 | 1 |
6 | 加料器電機 | 80zyt52-J15 | 濟南易邦 | 1 |
7 | 急停按鈕 | XB2-BS542 | 施耐德 | 1 |
8 | 空氣斷路器 | C65N-20A/2P | 施耐德 | 1 |
9 | 空氣斷路器 | C65N-6A/1P | 施耐德 | 1 |
10 | 空氣斷路器 | C65N-10A/1P | 施耐德 | 2 |
11 | 觸摸屏 | SMRAT-700 | 西門子 | 1 |
13 | PLC可編程控制器 | SMART CPU ST30 | 西門子 | 1 |
14 | 溫度模塊 | SMART EMAT04 | 西門子 | 1 |
15 | 微型繼電器 | LY2N-J | 歐姆龍 | 3 |
16 | 編碼器 | E6B2-CW26C | 歐姆龍 | 1 |
17 | 固態繼電器 | SSR-40DA | 中國臺灣陽明 | 2 |
18 | 開關電源 | LRS-75-24 | 中國臺灣明緯 | 1 |
19 | 電磁閥 | 4V210-08 | 中國臺灣亞德客 | 3 |
20 | 電熱偶 | WRKT-01 | 中國臺灣泰仕 | 2 |
